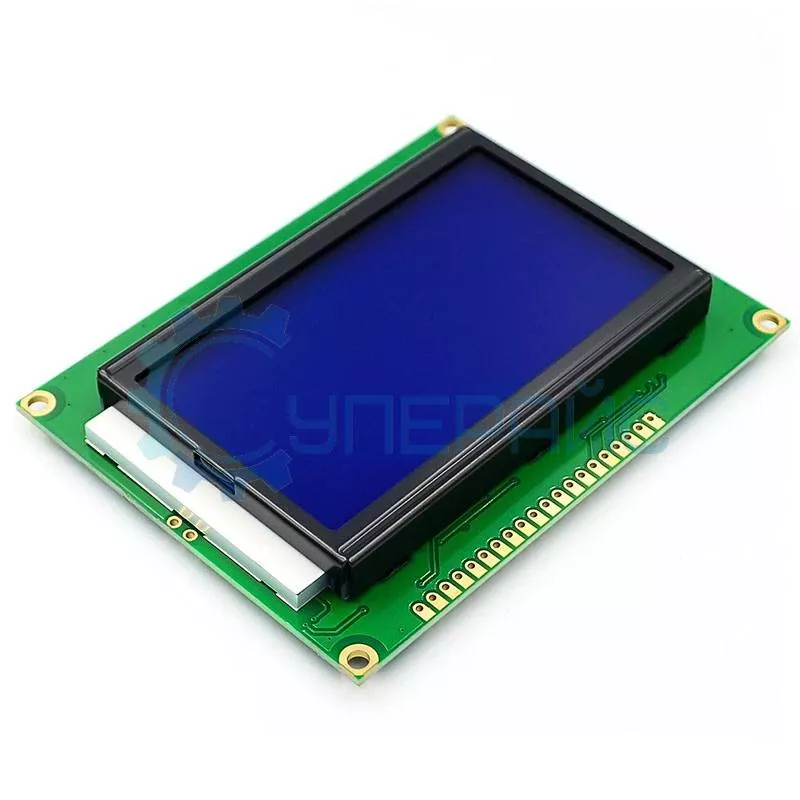

Графический LCD дисплей 12864B 128x64 с синей подсветкой
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCD дисплея 12864B
| Характеристики дисплея | |
| Тип дисплея | LCD STN |
| Разрешение | 128 × 64 |
| Угол обзора | 70° |
| Тип подсветки | LED |
| Цвет подсветки | синий |
| Цвет символов | белый |
| Контроллер | ST7920 |
| Тип выводимой информации | символьный (латиница) и графическая информация |
| Формат выводимой информации | количество строк - 4 количество символов в строке - 20 общее количество символов - 80 |
| Шаг пикселя | 0.52 x 0.52 мм |
| Размер пикселя | 0.48 х 0.48 мм |
| Поддержка платформ | Arduino |

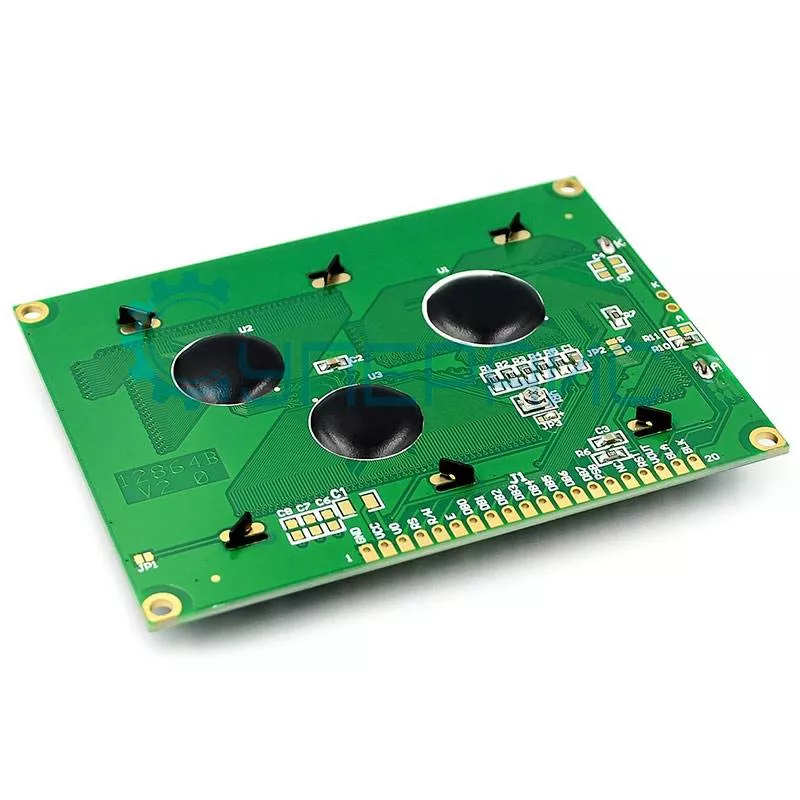

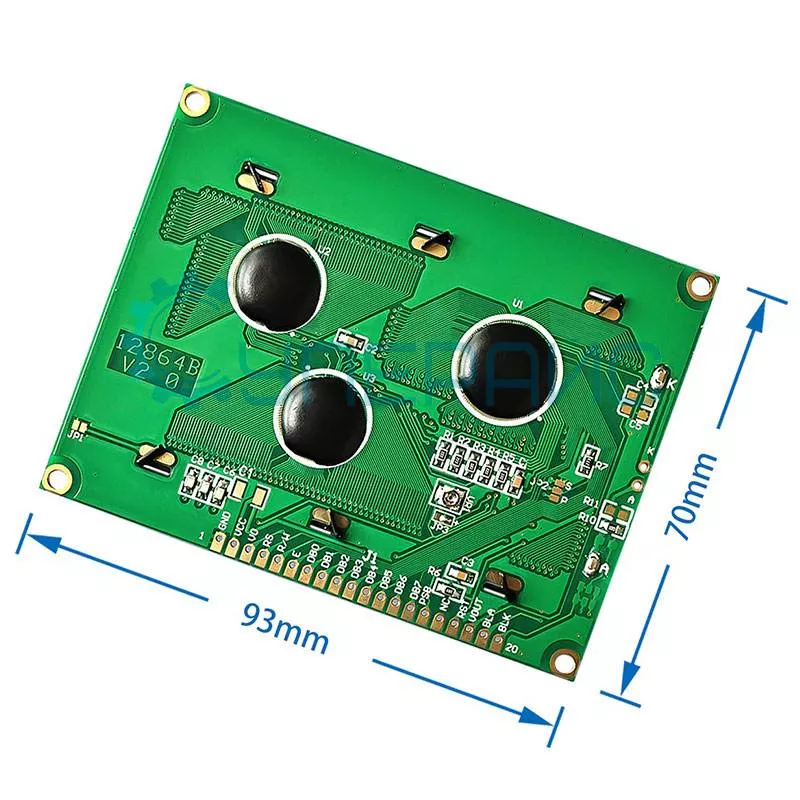

| Контакты модуля | GND - GND VCC - питание модуля +5 В VO - потенциометр для регулировки контрастности RS (IRS) (D/I) - «1» - регистры данных / «0» - регистры инструкций R/W (IR/W) - «1» - чтение данных / «0» - запись данных E (IE) - cигнал разрешения DB0 - DB7 - линия 0 параллельной шины данных PSB (CS1) - для параллельной шины - уровень логической «1» NC (CS2) - выбор второго блока колонок RST- сброс при подаче логического «0» Vout - уровень выходного напряжения (для согласования) BLA (A)- питание подсветки (Анод +) BLK (K) - питание подсветки (Катод -) |
| Область применения | применяется в некоторых копировальных и факсимильных аппаратах, лазерных принтерах сетевом оборудовании и д.т. |
| Общие характеристики | |
| Интерфейс | поддерживает как 8-битный параллельный, так и последовательный интерфейс передачи данных |
| Напряжение питания | 3.3 В - 5 В |
| Максимальный ток потребления | 4 мА |
| Потребляемый ток подсветки | 64 мА |
| Рабочая температура | - 20°С - 70°С |
| Температура хранения | - 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |
| Габариты | 75 x 58 х 9 мм |
| Вес | ∼ 80 грамм |
| Комплектация | символьный дисплей LCD 128x64 - 1 шт |
Схема подключения к Arduino UNO
Графический LCD дисплей 12864B: универсальный экран для проектов на Arduino
Графический ЖК-дисплей 12864 B с разрешением 128×64 пикселей и синей подсветкой — это компактное решение для визуализации данных в электронных проектах. Устройство на базе контроллера ST7920 поддерживает вывод текста (до 80 символов) и графики, что делает его идеальным для создания интерфейсов умных домов, измерительных приборов или систем автоматизации. Совместимость с Arduino упрощает интеграцию в DIY-проекты.
Технические особенности
- Разрешение: 128×64 пикселей — четкое отображение символов и простых графиков.
- Подсветка: Синяя LED-подсветка с регулируемой яркостью (ток потребления — 64 мА).
- Интерфейсы: Поддержка 8-битного параллельного и последовательного (SPI) подключения.
- Напряжение питания: 3.3–5 В, что совместимо с большинством микроконтроллеров.
- Энергоэффективность: Ток потребления модуля — всего 4 мА.
Подключение к Arduino
Для работы с платформой Arduino Uno или аналогичными используйте следующие контакты:
- VCC и GND — питание +5 В и земля.
- RS, R/W, E — управление режимами передачи данных.
- DB0-DB7 — шина данных (для параллельного интерфейса).
- PSB — выбор режима (логическая «1» для параллельного, «0» для SPI).
- VO — регулировка контрастности через потенциометр.
Для упрощения кода используйте библиотеки U8g2 или LiquidCrystal, которые поддерживают контроллер ST7920 и графический вывод.
Преимущества дисплея 12864B
- Компактность: Габариты 75×58×9 мм и вес 80 г — легко встраивается в корпуса.
- Гибкость: Поддержка как текстового, так и графического режима.
- Низкое энергопотребление: Подходит для батарейных устройств.
- Широкий температурный диапазон: Работает от -20°C до +70°C.
Пример проекта: Сборка портативного осциллографа с выводом на экран через SPI-интерфейс.
Итог:
Дисплей 12864B — это надежный инструмент для проектов, где важно отображение показателей и простота интеграции. Его сочетание графических возможностей, компактности и совместимости с Arduino делает его выбором для инженеров и энтузиастов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
