LCD1602 Символьный дисплей 16x2, синяя подсветка

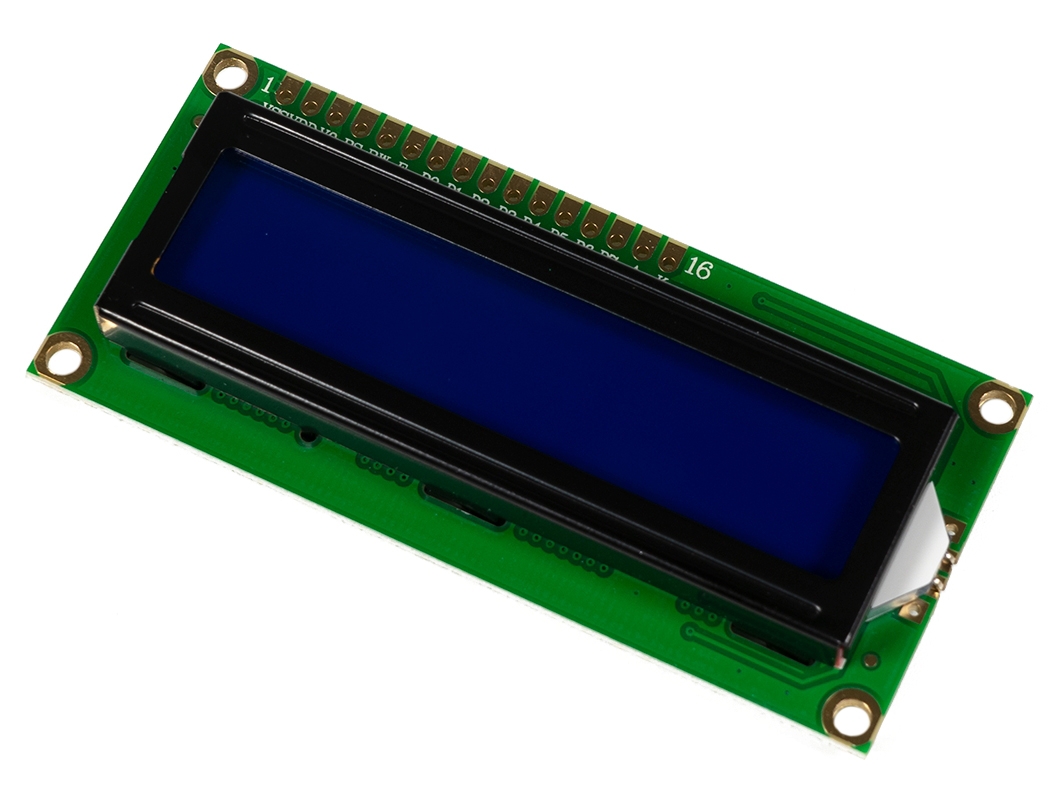

Символьный дисплей LCD1602 с голубой подсветкой— жидкокристаллический дисплей (Liquid Crystal Display) экран которого способен отображать одновременно до 32 символов (16 столбцов, 02 строки). Подключение к Arduino осуществляется по синхронному 8-битному параллельному интерфейсу. Примеры работы с символьными дисплеями описаны в разделе WiKi - Работа с символьными ЖК дисплеями.
Используйте символьный дисплей LCD1602 для вывода информации в текстовом виде. Знакосинтезирующий экран 16×2 поможет отобразить 2 строки по 16 символов белым текстом на синей подсветке. Символьные дисплеи используются в домашних охранных системах, робототехнике, МФУ-устройствах, вендинговых автоматах и турникетах общественного транспорта.
Подробности

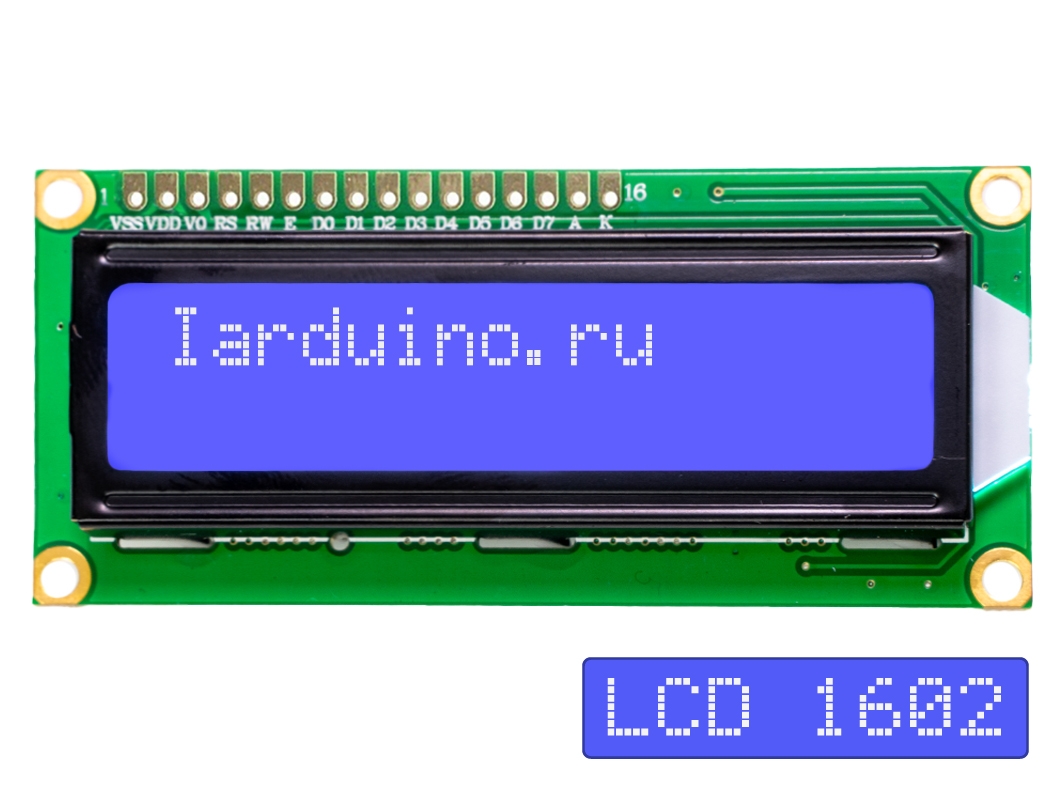

Текстовый дисплей 16×2 выполнен на жидкокристаллической матрице LCD (Liquid Crystal Display), которая отображает 2 строки по 16 символов белым текстом на синей подсветке. Матрица экрана подключена к контроллеру Hitachi HD44780, который позволяет выводить цифры, латиницу и набор зашитых типографских символов. В памяти дисплея также можно создать до 8 собственных символов.
Каждый символ состоит из отдельного знакоместа 5×8 пикселей.
Подключение

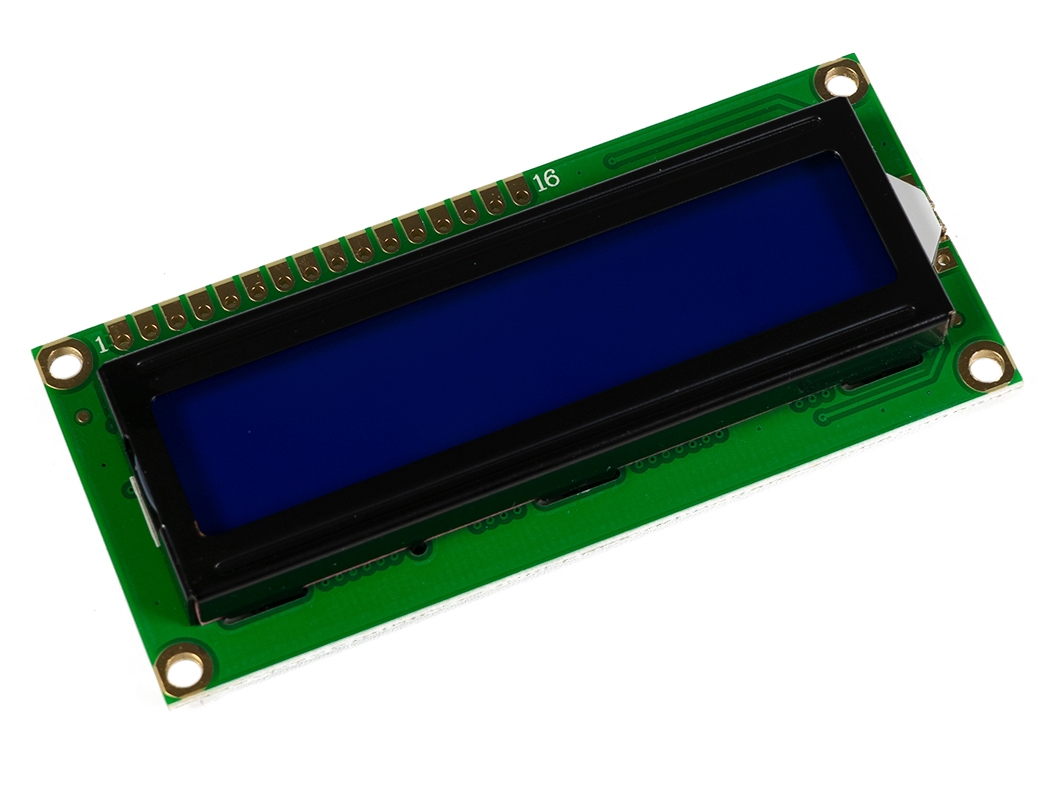

На плате дисплея выведено 16 контактов под пайку для подведения питания и взаимодействия с управляющей электроникой. Для коммуникации вам скорей всего понадобится контактная колодка PLS-40, которую необходимо припаять с помощью паяльника.
Для тех кто впервые столкнулись с пайкой, мы приготовили специальные наборы инструментов c базовой и расширенной комплектацией. Так что можно не ломать голову в поисках инструментов и сосредоточится на процессе.
